業界初の「メタルリングゆるみ止め機能」

"U-ナット"は、ナット本体とフリクションリング（特殊バネ）の2点からできており、ナット上面にフリクションリングをカシメ加工により固定し、一体化しています。
今やゆるみ止めナットの代名詞として、広く業界で支持を集める”U-ナット”は鉄道や橋梁などの鋼構造物から、車、バイク、産業機械にいたるあらゆる業界で活躍しています。

メタルリングゆるみ止め機能

フリクションリングによる「ゆるみ止め効果」

締付けていくと、フリクションリングがボルトねじ山に接地します。
そこからねじ山に沿って、フリクションリングがたわみ始めてボルトねじ面を押さえ込みます。
バネの戻ろうとする力(応力)とボルトナットのねじの引っ張り合う力（反力）により生ずるプリベリングトルク（摩擦トルク）が働きます。
これがゆるみ止め作用となります。

いろいろゆるみ止めはあるけれど…。

取付け簡単

"U-ナット"は一般ナットと同じく、取付けが手軽です。
熱に強い

金属製なので、樹脂を使用しているナットなどに比べて、熱による影響を受けません。
早期脱落防止

軸力が低下しても早期脱落が防げます。また、ボルトの中間位置でも効果を発揮します。
形状多種

キャップ付U-ナットやウエルドU-ナットなど、形状も多種ご用意してます。
サイズが豊富

ねじサイズは、M3からM115まで。ご希望のサイズが見つかります。
オーダー作成可能

特殊形状での製作も対応可能です。

基本情報
Basic Information

特長	・安定したゆるみ止め機能を発揮します。・軸力が低下しても早期の脱落を防止します。・全金属製品であり耐熱、耐寒性に優れています。・締付け作業が簡単で取付けミスを防止します。・再使用ができます。
鋼製フリクションリング	60°3枚羽根リング(～M6) 90°2枚羽根リング(M8～)
精度	ねじ精度：JIS6H(旧JIS2級)

特長

・安定したゆるみ止め機能を発揮します。

・軸力が低下しても早期の脱落を防止します。

・全金属製品であり耐熱、耐寒性に優れています。

・締付け作業が簡単で取付けミスを防止します。

・再使用ができます。

鋼製フリクションリング

60°3枚羽根リング(～M6)
90°2枚羽根リング(M8～)

精度

ねじ精度：JIS6H(旧JIS2級)

構造と作用
Structure & Operation

"U-NUT"はナットとフリクションリング（特殊バネ）の2点の部品から出来ており、ナット上面にフリクションリングをカシメ加工により固定し、一体化させてあります。

フリクションリングがボルトのねじ山に接し、左図の状態になるとバネ作用により、応力Pが発生します。それに対する反力P'と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させます。

△ ページトップ

プリベリングトルク
Prevailing Torque

プリベリングトルクとは、フリクションリングがボルトねじ山に作用することによって生ずる摩擦トルクのことです。
（下記グラフは潤滑剤使用の場合の参考値です）

> U-NUTの締付けトルクはこちら

△ ページトップ

試験
Test Information

軸直角振動試験

試験条件

供試サイズ	M12×1.75
供試ナット・ボルト材質	SS400相当品
締付け軸力	17150N [1750kgf]

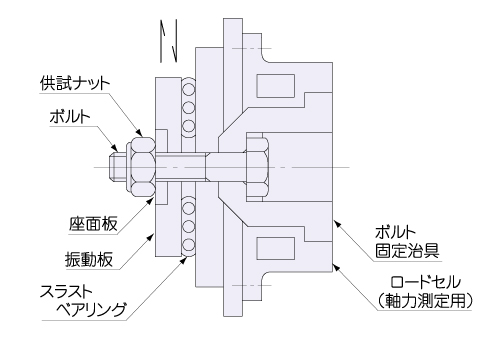

ユンカー式ねじゆるみ試験機仕様

振動板振動数	200c.p.m
振動変位	±0.5mm
振動時間	5分

軸直角振動衝撃試験

試験条件

供試サイズ	M12×1.75
供試ナット・ボルト材質	SS400相当品
締付け軸力	17150N [1750kgf]

● NAS式高速ねじゆるみ試験機仕様

振動数	1780c.p.m
加振ストローク	11mm
インパクトストローク	19mm
加振台振動加速度	19.5G

● 試験結果

供試ナット	振動数	振動時間
U-NUT	30000サイクル	16分51秒
U-NUT	異常ナシ
ダブルナット	4450サイクル	2分30秒
ダブルナット	脱落
一般ナット + スプリングワッシャー	1335サイクル	45秒
一般ナット + スプリングワッシャー	脱落

△ ページトップ

取付け手順
Installation Instructions

締付け部材にボルトを通します。ボルトはねじ精度6g(2級)でねじ部先端に面取加工がされている事を確認します。
ボルトのねじ部先端にフリクションリングが接するまで手でねじ込みます。※フリクションリング側からのねじ込みはできません。
スパナなどの締付工具で締付けます。締付けトルクは、参考締付けトルク表をご参考下さい。又、過酷な条件下や低軸力でご使用の際は、当社までお問い合わせ下さい。
フリクションリングからボルトのねじ部が2ピッチ以上出ていることを確認します。取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻します。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことができます。
